Tłocznie ścieków

Złoty medal
POLEKO

Nagroda
GRAND PRIX WOD-KAN


Tłocznie AWALIFT to urządzenia do przetłaczania ścieków wyposażone w system separacji skratek. Urządzenia te ustawiane są na sucho w studniach betonowych, polimerbetonowych czy tworzywowych, lub w suchej i wentylowanej komorze wykonanej w konstrukcji żelbetowej, albo istniejących pomieszczeniach, takich jak piwnice, garaże i modernizowane przepompownie.

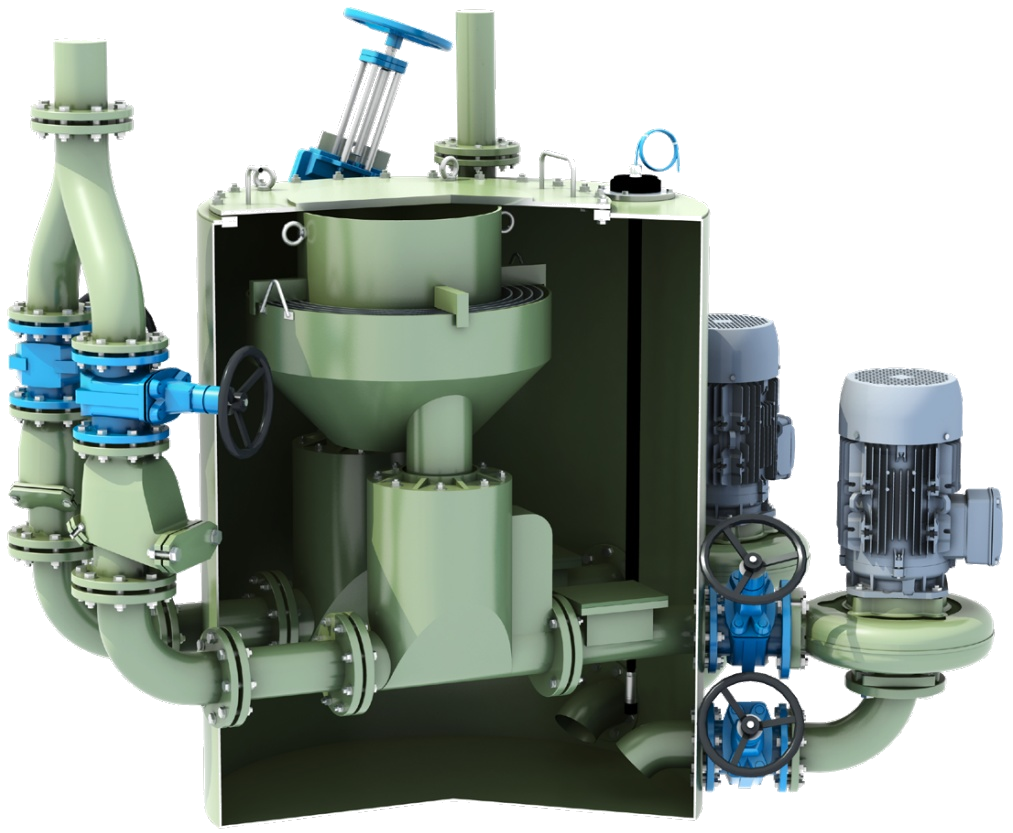

Tłocznia składa się ze szczelnego, metalowego zbiornika, pomp, armatury i aparatury pomiarowo-sterującej. Zbiornik tłoczni, który służy do gromadzenia ścieków, posiada wbudowany system wewnętrznych urządzeń współpracujących z pompami. Wbudowane wewnątrz tłoczni urządzenie zwane separatorem stanowi o specyfice tłoczni, i służy do oddzielania występujących w ściekach stałych zanieczyszczeń i ich chwilowego przetrzymania (gromadzenia w separatorze) w trakcie napełniania ściekami zbiornika tłoczni. Separatory wyposażone są w zawory zwrotne, przeznaczone do odcinania dopływu oraz w klapy oddzielające do filtrowania ścieków, które powodują oddzielenie (separacje) skratek i pozwalają na napełnianie zbiornika tłoczni wyłącznie “podczyszczonymi” ściekami.
Ścieki surowe dopływają do rozdzielacza wirowego, gdzie rozdzielone są na kilka strug i kierowane do poszczególnych separatorów, przy czym ilość separatorów odpowiada ilości zamontowanych w urządzeniu pomp (2-6 szt. w zależności od wielkości tłoczni).
W separatorze następuje oddzielenie części stałych od cieczy ( podczyszczonych ścieków), skratki pozostają w separatorze a ciecz przepływa przez niewielkie otwory,  a następnie następnie przez pompę lub specjalne zawory zwrotne i kierowana jest do zbiornika głównego tłoczni. Kiedy zbiornik tłoczni napełni się do odpowiedniego poziomu (co rejestruje czujnik hydrostatyczny) zostaje włączona pompa. W tej fazie strumień “podczyszczonych” ścieków ze zbiornika zostaje z powrotem skierowany do połączonego z pompą separatora, a wytworzone przez pompę ciśnienie wypłukuje nagromadzone w nim stałe zanieczyszczenia przetłaczając je do kolektora  tłocznego i dalej kanalizacją tłoczną aż na oczyszczalnię. Powstały w wyniku przepływu dzięki specjalnie konstrukcji separatora ruch wirowy unosi wszystkie zanieczyszczenia i powoduje dokładne wypłukanie separatora dzięki czemu nie wymaga on czyszczenia czy innych zabiegów serwisowych.
W trakcie pracy jednej pompy ścieki dopływają do zbiornika przez drugą komorę separatora dzięki czemu nie dochodzi do blokady przepływu i popdtapiania sieci. Pompy załączane są na zmianę w trybie automatycznym. Tłocznie dobierane są w taki sposób ze kążda z pomp pokrywa zapotrzebaowanie na wymaganą wydajność w danej zlewni.

Dane techniczne tłoczni AWALIFT
Typoszereg tłoczni obejmuje agregaty o wydajności od 0,4 m3/h do 800 m3/h z możliwością łączenia tłoczni równolegle, co umożliwia zwielokrotnienie ilości przetłaczanych ścieków;
Tłocznie przeznaczone są do przesyłu ścieków w układach kanalizacji rozdzielczej i ogólnospławnej;
Pompy z wielokanałowymi wirnikami osiągają stopień sprawności powyżej 70%, co pozwala na przetłoczenie ścieków na odległość do 20 km lub podnoszenie do wysokość 130 m sł. wody, przy znacznie niższych kosztach zużycia energii w porównaniu do klasycznych rozwiązań przepompowni;

Typ Napływ Qmax
[m3/h]
RLM Masa
[kg]
Pojemność
zbiornika
[m3]
Wymiary zbiornika
[mm]
Głębokość zabudowy
[m] ***
Wymiary komory
[m]
Otwór montażowy
[mm]
AWALIFT 80 0,26 12
42 0,032 870x420x190 0,20 1,0x1,0 lub Φ1,2 Φ 600
AWALIFT 100 0,4
20 78 0,042 800x420x200 0,20 1,0x1,0 lub Φ1,2 Φ 800
AWALIFT 74/1 1 50 110 0,080 860x500x380 0,40 1,2x1,2 lub Φ1,5 800 x 800
AWALIFT 0/1 3 150 190 0,112 950x500x525 0,55 1,2x1,2 lub Φ1,5 800 x 800
AWALIFT 74/2 4 200 175 0,107 860x660x380 0,40 1,5x1,5 lub Φ2,0 1000 x 800
AWALIFT 0/2 6 300 320 0,205 1015x820x535 0,55 1,5x1,5 lub Φ2,0 1000 x 1000
AWALIFT 1/2 15 750 520 0,43 1400x800x1000 0,70/0,75 2,5x2,5 lub Φ2,5 1500 x 1000
AWALIFT 1/2x2 15 750 650 0,78 Φ1000 x 1250 1,0 3,7 x 3,0 lub Φ3,5 1500 x 1200
AWALIFT 1/2 Penta 20 950 525 0,65 R=890 H=1250 1,0 Φ2,0 – 2,5 1500 x 1200
AWALIFT 2/2 Penta 25 1200 800 0,95 R=990 H=1500 1,2 Φ2,5 – 3,0 1700 x 1200
AWALIFT 2/2 Penta362 36 1700 800 0,95 R=990 H=1500 1,2 Φ2,5 – 3,0 1700 x 1200
AWALIFT 2/2 Płaska 36 1700 800 0,95 Φ1250 x 1500 1,2 3,2 x 2,5 lub Φ3,0 1500 x 1200
AWALIFT 2/2 Okrągła 60 2800 800 1,4 Φ1250 x 1500 1,2 3,5 x 2,5 lub Φ3,5 1500 x 1500
AWALIFT 2/2x2  60 2800 800 1,4 Φ1250 x 1500 1,2 3,8 x 3,0 lub Φ3,8 1500 x 1500
AWALIFT 3/2** 80 3700 1000 2,4 Φ1400 x 2000 1,6 4,0 x 3,0 lub Φ4,0 1700 x 1700
AWALIFT 4/2** 120 5600
1500 4,0 Φ1800 x 2000 1,6 4,5 x 3,5 lub Φ4,5 2000 x 2000
AWALIFT 5/2** 150
7000 1700 4,8 Φ1800 x 2500 1,9 4,5 x 3,5 lub Φ4,5 2000 x 2000
AWALIFT 6/2** 200 9300 2000 6,0 Φ2000 x 2500 1,9 4,9 x 3,7 lub Φ5,0 2200 x 2200
AWALIFT 6/3** 250 11600 2300 6,0 Φ2000 x 2500 1,9 5,3 x 3,8 lub Φ5,5 2200 x 2200
AWALIFT 7/3** 350 16200 2700 9,0 Φ2500 x 2500 1,9 6,0 x 4,0 lub Φ6,0 2800 x 2800
AWALIFT 8/3** 400 18600 3800 11,0 Φ2500 x 3000 2,3 6,0 x 4,0 lub Φ6,0 2800 x 2800
AWALIFT 9/4** 600 28000 4500 14,0 Φ2800 x 3000 2,3 6,2 x 4,7 lub Φ6,5 3200 x 3200
AWALIFT 10/6** 800
37000 6300 26,0 Φ3800 x 3000 2,3 7,7 x 5,9 lub Φ8,0 4200 x 4200


* RLM (równoważnik liczby mieszkańców) dla kanalizacji rozdzielczej i przypadkowych wód deszczowych i gruntowych (1000 RLM = 6 dm3/s).
** Duże możliwości podnoszenia realizowane są za pomocą dwóch pomp połączonych szeregowo.
***Przy projektowaniu należu uwzględnić dodatkowo cokół.

AWALIFT

jak to działa
